Question 1

Pada smartrelay terdapat dua jenis model, yaitu model compact dan modelmodular. Smart relay yang tidak terdapat layar LCD display dancara memprogramnya hanya menggunakan komputer adalah jenis smart relay model....

120

Model I/O

Model Compact

Model input

Model output

Model Modular

Accepted Answer

Model Compact

Answer

Model I/O

Answer

Model input

Answer

Model output

Answer

Model Modular

Question 2

Smart relay yangdibuat oleh perusahaan Schneider Telemecanique bernama....

Accepted Answer

Zelio

Answer

OMRON CPM1A

Answer

ZEN Smart Relay

Answer

Simatic

Answer

RS Logic-5

Question 3

Pernyataan berikut ini yang bukan tujuan diciptakan atau diproduksinya smart relay adalah..

Accepted Answer

Sebagai estetika semata

Answer

Rangkaian kontrol bisa secara program dengan software

Answer

Menggantikan logika dan pengerjaan rangkaian kontrol relai sederhana

Answer

Perawatan tidak harus oleh teknisi yang memiliki skill elektronika tinggi

Answer

Menggantikan keberadaan PLC alam skala yang kecil

Question 4

Smartrelay Zelio biasa digunakan dalam bidang kontrol motor listrik adalah...

Accepted Answer

Kontrol lift dan eskalator

Answer

Kontrol boiler pada tangki air

Answer

Kontrol menghitung koin otomatis

Answer

Kontrol lampu lalu lintas

Answer

Kontrol lampu cerdas cermat

Question 5

Bidang pekerjaan yang bisa dimanfaatkan oleh smart relay adalah.

Accepted Answer

Jawaban benar semua

Answer

IndustriTekstil

Answer

Industri F&B (Makanan dan minuman)

Answer

Industri Farmasi

Answer

Industri Otomotif

Question 6

Pemanfaatan smart relay pada bidang otomotif adalah....

Accepted Answer

Memotongan pada part mesin blok

Answer

Merakit mesin-mesin

Answer

Mengelas body mobil

Answer

Membuat catatan aktivitas produksi otomotif

Answer

Mengetes kelistrikan pada kendaraan

Question 7

Pernyataan berikut ini yang bukan merupakan keuntungan penggunaan smart relay zelio pada industri adalah...

Accepted Answer

Mudah dalam pembersihan

Answer

Lebih ekonomis dibandingkan PLC untuk aplikasi sederhana

Answer

Sangat fleksibel dan handal

Answer

Waktu yang digunakan lebih cepat

Answer

Pelatihan teknisi dapat lebih singkat

Question 8

Berikut adalah batasan dari kemampuan smart relay zelio adalah...

Accepted Answer

Jumlah input dan output yang sangat terbatas dibanding PLC

Answer

Harga yang tergolong mahal

Answer

Tidak bisa digunakan untuk industri besar

Answer

Susah dibersihkan

Answer

Tidak dapat menggunakan modul GSM untuk pengendalian jarak jauh

Question 9

Perhatikan jenis dan tipe smart relay zelio berikut ini! Tipe: SR2B201FU

Tegangan yang digunakan dalam smart relay zelio diatas adalah...

Accepted Answer

100 – 240 VAC

Answer

12 VDC

Answer

24 VAC

Answer

220 VAC

Answer

24 VDC

Question 10

Berikut adalah jenis dan tipe smart relay zelio adalah SR3B101BD. Output yang digunakan pada smart relay tersebut adalah...

Accepted Answer

4- Relay

Answer

8- Relay

Answer

4- Transistor

Answer

10-Relay

Answer

10- Transistor

Question 11

Sebuah smartrelay memiliki tengan input AC dengan nilai 100 – 240. Smart relay yang cocok dengan tegangan tesebut adalah….

Accepted Answer

SR3B101FU

Answer

SR3B262BD

Answer

SR3XT101

Answer

SR2B121JD

Answer

SR3B261B

Question 12

Pada Smart Relay Zelio terdapat 2 input

Input yang digunakan untuk pengendali Smart Relay Zelio yang menggunakan tegangan DC (0 – 10 VDC) adalah…

Accepted Answer

Analog

Answer

Monolog

Answer

Disktrit

Answer

Digital

Answer

Induktif

Question 13

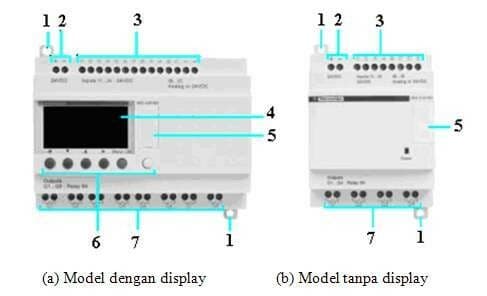

Perhatikan gambar Smart Relay Zelio berikut ini!

Bagianyang ditunjuk oleh nomor 2 adalah…

Accepted Answer

Input Tegangan

Answer

Input Analog

Answer

Input Diskrit

Answer

Output Disktrit

Answer

Output Analog

Question 14

Perhatikan gambar Smart Relay Zelio berikut ini!

Bagian output pada gambar Smart Relay Zelio di atas ditunjukan pada nomor…

Accepted Answer

7

Answer

3

Answer

5

Answer

6

Answer

4

Question 15

Perhatikan gambar Smart Relay Zelio di bawah ini!

Bagian yang input analog ditunjukan oleh nomor…

Accepted Answer

3

Answer

1

Answer

5

Answer

2

Answer

4

Question 16

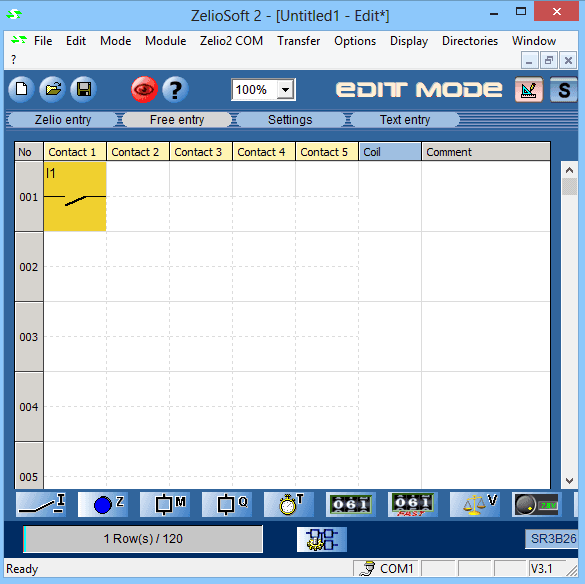

Perhatikan gambar berikut ini!

Simbol di atas merupakan jenis kontak….

Accepted Answer

Normally Open

Answer

Normally No

Answer

Normally Able

Answer

Normally Close

Answer

Normally Dead

Question 17

Perhatikan gambar berikut ini!

Simbol di atas menunjukan output dari….

Accepted Answer

Motor Listrik

Answer

Kontaktor

Answer

Arus

Answer

Tegangan

Answer

Sensor

Question 18

Perhatikan gambar di bawah ini!

Simbol di atas menunjukan output dari…

Accepted Answer

Kontaktor

Answer

Arus

Answer

Sensor

Answer

Motor Listrik

Answer

Tegangan

Question 19

Aplikasi yang digunakan untuk memprogram smar relay zelio bernama…

Accepted Answer

Zeliosoft

Answer

SONY

Answer

SAGAS

Answer

ZEN Software

Answer

Eagle

Question 20

Perhatikan penyataan berikut ini!

1. Pilih jenis smart relay yang cocok sesuai spesifikasi

2. Pilih cara pemograman yang akan digunakan

3. Pilih membuat lembar baru

4. Lembar kerja siap digunakan

Berdasarkan pernyataan di atas, langkah-langkah yang benar sebelum memprogram smart relay adalah…

Accepted Answer

3 – 1 – 2 – 4

Answer

1 – 2 – 3 – 4

Answer

2 – 3 – 1 – 4

Answer

1 – 3 – 2 – 4

Answer

3 – 2 – 1 – 4

Question 21

Perhatikan gambar halaman awal pada aplikasi Zeliosoft berikut ini!

Berdasarkan gambar di bawah, bagian yang tepat untuk membuat lembar baru adalah…

Accepted Answer

Create new program

Answer

Monitor mode

Answer

Download program from a module

Answer

Open an existing program

Answer

Open a recently used program

Question 22

Perhatikan gambar di bawah ini!

Berdasarkan gambar di bawah, jenis smart relay yang dipilih adalah…

Accepted Answer

SR3B261FU

Answer

SR2B261FU

Answer

SR3B261BD

Answer

SR2B261FU

Answer

SR2B261BD

Question 23

Perhatikan gambar ini!

Bagian input yang digunakan pada rangkaian di atas adalah…

Accepted Answer

Tombol hijau dan merah

Answer

Tombol merah

Answer

Lampu

Answer

Smart relay

Answer

MCB

Question 24

Pemasangan input pada smart relay harus dalam kontak yang….

Accepted Answer

NO

Answer

NC

Answer

Bisa NO atau NC tergantung situasi

Answer

ND

Answer

NN

Question 25

Alasan kontak pada input harus dalam keadaan NO adalah…

Accepted Answer

Karena kontak harus terbuka supaya dapat berhubungan dengan SR.

Answer

Karena kontak harus tetap terbuka supaya arus dapat mengalir

Answer

Karena kontak bisa beroperasi

Answer

Karena kontak bisa dipakai

Answer

Tidak ada alasan

Question 26

Program sederhana yang berbentuk seperti tangga pada Zeliosoft adalah…

Accepted Answer

Ladder Diagram

Answer

Dev

Answer

Function Block Diagram

Answer

C++

Answer

Phyton

Question 27

Perhatikan gambar ini!

Gambar program ini adalah program untuk instalasi motor listrik dengan…

Accepted Answer

Direct Online (DOL)

Answer

Forward-Reverse

Answer

Star-Delta

Answer

Berurutan

Answer

Bergantian

Question 28

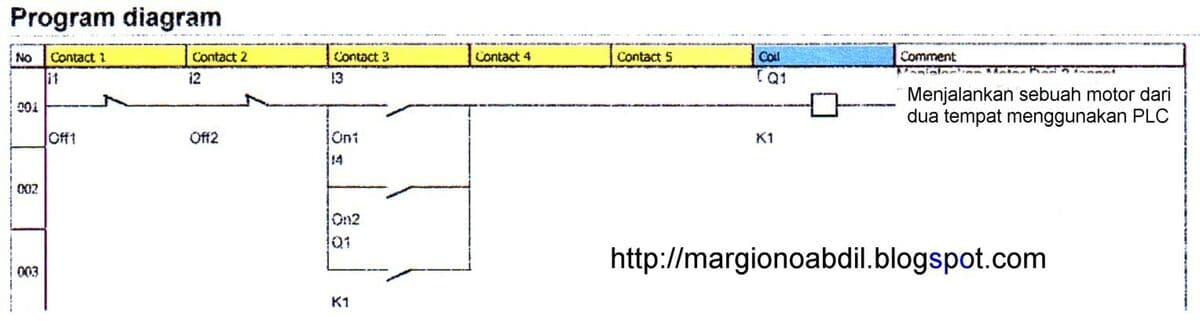

Perhatikan gambar ini!

Gambar program ini adalah program untuk instalasi motor listrik dengan…

Accepted Answer

Bergantian

Answer

Star-Delta

Answer

Direct Online (DOL)

Answer

Berurutan

Answer

Forward-Reverse

Question 29

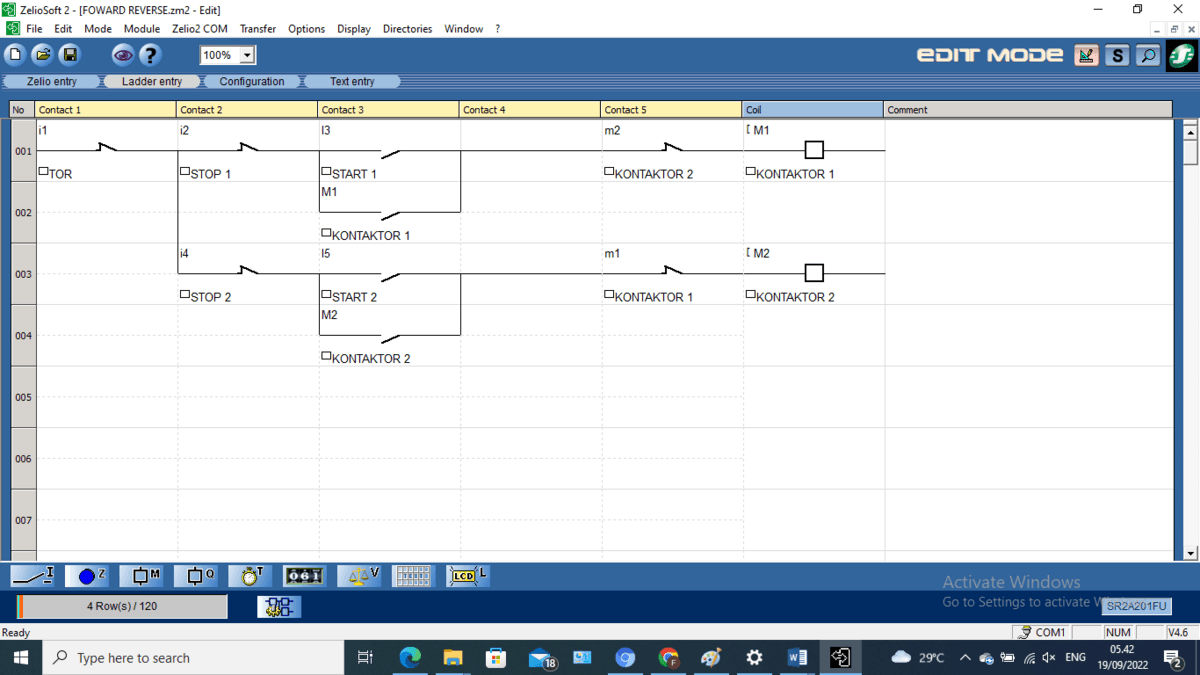

Perhatikan gambar ini!

Gambar program ini adalah program untuk instalasi motor listrik dengan…

Accepted Answer

Forward-Reverse

Answer

Star-Delta

Answer

Berurutan

Answer

Bergantian

Answer

Direct Online (DOL)

Question 30

Perhatikan gambar ini!

Gambar program ini adalah program untuk instalasi motor listrik dengan…

Accepted Answer

Star-Delta

Answer

Bergantian

Answer

Direct Online (DOL)

Answer

Berurutan

Answer

Forward-Reverse
