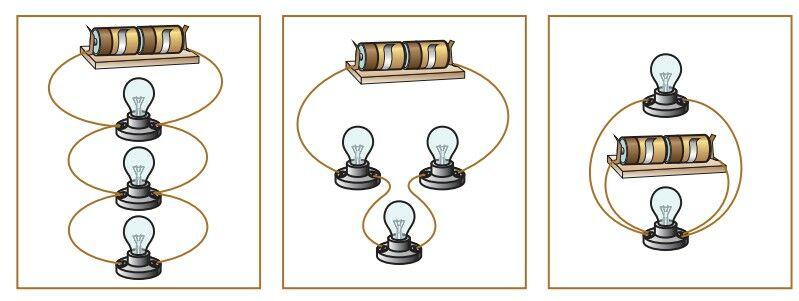

Aşağıdaki devre şemalarından hangisi şekillerdeki devrelerin herhangi birine ait değildir?
29
- Q1
Aşağıdaki devre şemalarından hangisi şekillerdeki devrelerin herhangi birine ait değildir?
120s - Q2
Aşağıda çeşitli elektrik devreleri verilmiştir. Verilen elektrik devrelerinden hangisi ampullerin bağlanma şekli açısından diğerlerinden farklıdır?
II
I
IV
III
120s - Q3
Aşağıdaki yerlerden hangisinde seri bağlı ampuller kullanılmıştır?
Evimizdeki ampuller
Sokak lambalarındaki ampuller
Yılbaşı ağacındaki ampuller
Otomobillerdeki ampuller
120s - Q4
Aşağıdaki araçlardan hangisi kimyasal enerjiyi elektrik enerjisine çevirir?
Pil
Dinamo
Ampul
Jeneratör
60s - Q5
Şekildeki avizede aşağıdaki değişiklikler yapılmıştır.
• Bir ampul takıldığında ampulün ışık verdiği gözlenmiştir.
• Bütün ampuller takılı iken bir ampul çıkartıldığında diğerlerinin yanmaya devam ettiği gözlenmiştir.
Buna göre,
I. Ampullerden sadece biri avizeye takıldığında ışık verdiğine göre devredeki ampuller paralel bağlıdır.
II. Ampuller avizede yan yana yer aldığına göre devredeki ampuller seri bağlıdır.
III. Ampullerden biri çalışmadığında diğerlerinin aynı parlaklıkta ışık vermeye devam etmesi devrede hem paralel hem de seri bağlı ampullerin olduğunu gösterir.
yargılarından hangileri doğrudur?
Yalnız II
II ve III
I ve III
Yalnız I
300s - Q6
K ampulünün ışık verdiği elektrik devresinde yapılan bazı değişiklikler çizimle gösterilmiştir. Buna göre K ampulünde meydana gelen değişimlerle ilgili aşağıdakilerden hangisi doğrudur?
300s - Q7
Görselde bir tavanda bulunan ampuller ve bu ampulleri kontrol eden anahtarlar verilmiştir. K anahtarı kapatıldığında 1, 2 ve 3 numaralı ampuller ışık verirken, L anahtarı kapatıldığında 4, 5 ve 6 numaralı ampuller ışık vermektedir. Devrelerdeki herhangi bir ampul patladığında diğerleri ışık vermeye devam etmektedir.
Buna göre,
I. K ve L anahtarı iki farklı elektrik devresini kontrol etmektedir.
II. 2 numaralı ampul çıkarılırsa 1 ve 3 numaralı ampullerin parlaklığı artar.
III. 1, 2 ve 3 numaralı ampuller ile 4, 5 ve 6 numaralı ampuller kendi aralarında paralel bağlıdır.
ifadelerinden hangileri doğrudur?
I ve III.
I ve II.
Yalnız I.
II ve III
300s - Q8
Fen bilimleri öğretmeni sınıfa getirdiği deney setiyle kurulmasını istediği devrenin özelliklerini şu şekilde belirtiyor.
• Mavi ampul duyundan çıkarılınca yalnızca kırmızı ampul sönüyor.
• Sarı ampul duyundan çıkarılınca tüm ampuller sönüyor.
• Yeşil ampul duyundan çıkarılınca diğerleri yanmaya devam ediyor.
Buna göre, kurulması istenilen devre aşağıdakilerden hangisidir?
300s - Q9
Bir öğrenci fen bilimleri dersinde öğrendiği bilgileri kullanarak özdeş ampulleri birbirine iki farklı şekilde bağlıyor. Buna göre,
I. Şekil I’deki ampullerin parlaklığı Şekil II’deki ampullerden daha azdır.
II. Şekil II’deki ampullerin parlaklıkları arasında farklılıklar vardır.
III. Şekil I’deki ampuller seri, Şekil II’deki ampuller paralel bağlıdır.
gözlemlerinden hangileri doğrudur
II ve III
Yalnız I
I ve III
Yalnız II
120s - Q10
Bir proje ödevi için özdeş malzemeler kullanılarak iki devre oluşturuluyor. I. devredeki ampullerin parlaklığının II.devredeki ampullerden daha fazla olduğu gözleniyor. Buna göre bu elektrik devrelerinin şematik gösterimi aşağıdakilerden hangisi gibi olamaz?
120s - Q11
Duru, görselde verilen kitap okuma lambasını tasarlamıştır. Bu tasarımında ampul parlaklığını artırmak isteyen Duru’nun aşağıdakilerden hangisini yapması doğru olmaz?
Ampulleri paralel bağlamalı
Pil sayısını artırmalı
Düşük dirençli ampul kullanmalı
Devreye ampul eklemeli
120s - Q12
Bir öğrenci şekildeki elektrik devresini kullanarak ampullerin bağlanma şeklinin ampul parlaklığına etkisini gözlemlemek istiyor. Gözlemini gerçekleştirmek için kuracağı ikinci devre aşağıdakilerden hangisi olmalıdır?
Paralel bağlı üç ampulün olduğu iki pilli, kapalı anahtarlı bir devre
Seri bağlı iki ampulün olduğu tek pilli, açık anahtarlı bir devre
Seri bağlı bir ampulün olduğu iki pilli, kapalı anahtarlı bir devre
Paralel bağlı iki ampulün olduğu tek pilli, kapalı anahtarlı bir devre
120s - Q13
Aşağıda özdeş piller ve ampullerle kurulan üç farklı elektrik devresi verilmiştir. Buna göre K, L ve M ampullerinin parlaklıkları arasındaki ilişki aşağıdakilerden hangisinde doğru verilmiştir?
M > L > K
K > L = M
K > L > M
K = L > M
120s - Q14
Aşağıda basit elektrik devreleri verilmiştir. Bu devreler ampullerin bağlanma şekline göre gruplandırıldığında aşağıdakilerden hangisi doğru olur?
Seri Bağlı:I ve II Paralel Bağlı:III ve IV
Seri Bağlı:III ve IV Paralel Bağlı:I ve II
Seri Bağlı: I, II ve III Paralel Bağlı:Yalnız IV
Seri Bağlı: I ve IV Paralel Bağlı:II ve III
120s - Q15
Şekildeki elektrik devreleri her biri özdeş olan ampul, pil ve iletken tellerle kurulmuştur. Buna göre K, L, M ve N ampullerinin parlaklıkları arasındaki ilişki nasıldır?
L = M > K > N
K > L = M = N
K > N > L = M
K > L = M > N
